铸铁机技术参数和说明 |
| 一、铸铁机说明: |
|

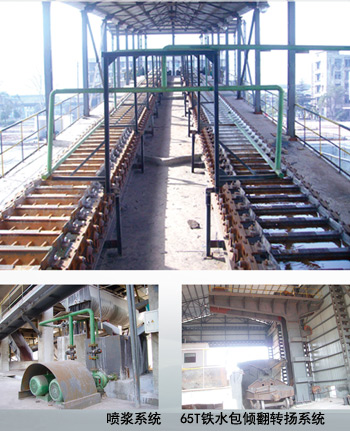

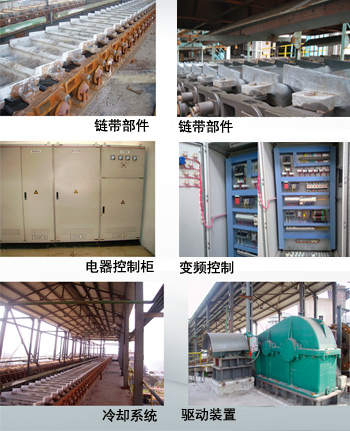

1.用途 本机是化铁炉的后工艺—把铁水浇铸成连状形的小铁块。 2.工作原理 由电动机带动HLL 型弹性柱销联轴器和YWZ制动器通过减速器传至鼓形齿轮联轴器，带动链带轴拖动链带，使铸铁模作循环转动。铁水浇入铸铁模，连续运转，在运转中用水冷却而成小铁块，最后进入机后，流向双向翻斗进入平车内。 4.设备供货范围 包括：1)铁水流槽 2）铸铁机机前设备：盖板、挡铁水板、出渣小平车、300滑轮。 3)铸铁机本体：头轮装配、尾轮装配、头轮支架、尾轮支架、链条装配、滚轮装配、滚轮支架、铸铁模、联轴器、上下轨道、主动力电机、主动力减速机、主动力制动器。 4)打铁装置 5)铁块溜槽 6)双向铁块翻板装置：包括电动推杆二台 7)喷浆装置：喷浆装置安置在铸铁机下方，采用现在搅拌方式。无需喷浆处理房。包括泥浆泵二台(带电机)、搅拌机一台(带电机)。 8)冷却系统：包括机上部分全部冷却水管路。(注：不包括水泵及泵房设施、循环水处理、后期铁块冷却。) 9)电控系统。 |
| 二、技术参数 |
| 序号 | 名称 | 数椐 | |
| 滚轮移动式 | 滚轮固定式 | ||
| 1 | 链带数量 | 单带或双带 | 单带或双带 |
| 2 | 链带倾斜角度 | 9.5度 | 9.5度 |
| 3 | 头尾轮水平距离 | 35m～65m | 35m～65m |
| 4 | 链轮节圆直径 | 1178mm | 1178mm |
| 5 | 链带速度范围 | 3-17M/min | 3-17M/min |
| 6 | 铸铁模个数 | 根椐长度而定 | 根椐长度而定 |
| 7 | 铁块重量 | 7kg | 8.5kg |
| 8 | 铸铁模铁块个数 | 3、4、5、6 | 3、4、5、6 |
| 9 | 铸铁模间距 | 305mm | 305mm |
| 10 | 链节间距 | 305mm | 305mm |
| 11 | 滚轮直径 | 190mm | 180mm |
| 12 | 电动机 | YVP250M-6 | YVP250M-6 |
| 13 | 减速机 | ZS165-16-Ⅱ i= 280 | ZS165-16 i=280 |
| 14 | 变频器 | 三菱 | 三菱 |
| 15 | 生产能力 | 1200～1500T/D | 1200～1500T/D |
| 65T倾翻转扬 | |||
| 1 | 起重量 |
1.提升铁水罐：正常38.5t，最大45t 2.下降铁水罐：15t. |
|
| 2 | 提升铁水罐速度 | 0.049～0.49m/min | |
| 3 | 下降铁水罐速度 |
降主电机单机开动：（较慢速）1.99m/min 双机开动（最慢速）： 1.50m/min 双机开动（最快速）： 2.47m/min |
|
| 4 | 吊钩最大行程 | 5450mm | |
| 5 | 小车移动行程 | 3780mm | |
| 6 | 提升电动机 | YCT250-4B（电磁调速） N=22KW n=132～1320r/min | |
| 7 | 下降主电机 | YZR225M-4，N=30KW n=962r/min S3-40% | |
| 8 | 移动小车电机 | N=1.5KW n=1400r/min | |

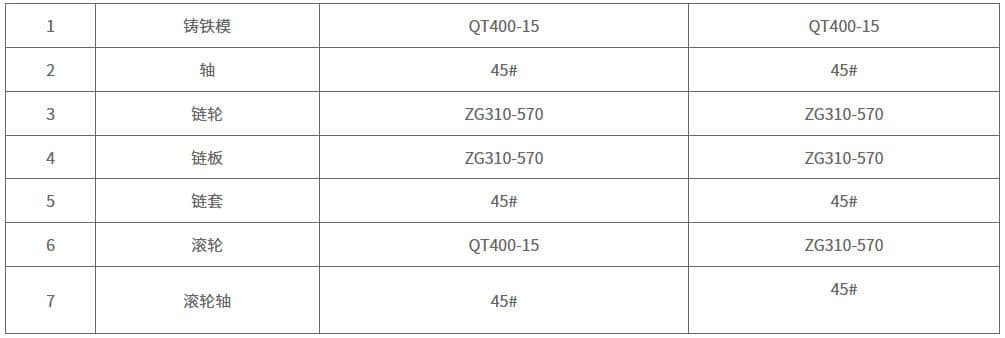

| 铸铁机材质 | |||
| 1 | 铸铁模 | QT400-15 | QT400-15 |
| 2 | 轴 | 45# | 45# |
| 3 | 链轮 | ZG310-570 | ZG310-570 |
| 4 | 链板 | ZG310-570 | ZG310-570 |
| 5 | 链套 | 45# | 45# |
| 6 | 滚轮 | QT400-15 | ZG310-570 |
| 7 | 滚轮轴 | 45# |
45# |
